Инструкция по установке СНПЧ (Система непрерывной подачи чернил) с функциональными элементами для новых моделей принтеров Epson

Перед установкой СНПЧ (система непрерывной подачи чернил) сначала нужно полностью прочитать инструкцию.
Заранее приготовьте шприц на 10 кубиков и салфетки, в процессе установки они могут пригодиться.
Для разных моделей принтеров могут быть различия в комплектации СНПЧ, но технология заправки и установки остается такой же.

№1: Откройте коробку С СНПЧ (Система непрерывной подачи чернил)

№2: Заправка емкостей чернилами.

Во внешние емкости-доноры в большие отверстия вставьте плотно до упора воронки для заливки чернил, в вентиляционные (маленькие) отверстия емкостей установите воздушные фильтры.

Заполните емкости чернилами соответствующих цветов через воронки. Не заполняйте емкости на их полный объем, 80-90% от общего объема емкости будет вполне достаточно.

После заливки чернил всех цветов выньте воронки из внешних емкостей и тщательно промойте их проточной водой, чтобы сохранить воронки для дальнейшего использования. Затем, закройте отверстия для воронок цветной резиновой заглушкой из комплекта прилагающегося к СНПЧ.

№3: Заправка картриджей СНПЧ (Система непрерывной подачи чернил) чернилами.

Извлекайте по очереди резиновые заглушки из картриджа, для того чтобы картриджи начинали заполняться чернилами. При заправке держите картриджи ниже уровнем по отношению к емкостям. Если вы запаслись шприцом то можно ускорить этот процесс, вставляйте шприц носиком (без иглы) в открывшееся отверстие и медленно вытягивайте воздух в шприц, картридж тем временем будет заполняться чернилами. Заполняйте картриджи на их полный объем, но при этом будьте аккуратны, чтобы не облиться чернилами. После заполнения одного картриджа вставляйте плотно резиновую заглушку обратно в картридж.

Тем временем в емкостях чернила будут уходить из меньших отсеков емкости. Далее при печати малые отсеки емкостей должны быть без чернил, для того чтобы выполнялся принцип сосудов Мариотта.

№4: Установка картриджей СНПЧ

Включите принтер. Откройте верхнюю крышку принтера. Нажмите кнопку капля (замена картриджа) — принтер выдвинет печатающую головку в положение замены картриджа. После этого — выдерните шнур питания из принтера не выключая его через панель кнопок. Это позволит Вам свободно работать с принтером при установке СНПЧ и перемещать печатающую головку вручную (при прокладке шлейфа). Снимите крышку картриджного отсека, для этого вам потребуется аккуратно снять его крепление (защелку).
Теперь вам нужно решить, как вы будете использовать вашу СНПЧ. В новых моделях оригинальных картриджей Epson присутствует датчик наличия чернил. Есть два варианта использования СНПЧ:

1) без использования оригинального картриджа — датчик будет эмулироваться чипами СНПЧ.
2) с использованием оригинального картриджа — показания датчика будут считываться с оригинального картриджа;

Мы советуем первый вариант, он проще и удобней. Если ваша СНПЧ не будет определяться на принтере, то можно попробовать второй.
На картриджах СНПЧ присутствуют функциональные элементы:

1 — Кнопка принудительного сброса уровня чернил (обнуляет уровень чернил записанный в чипе когда он подошел к минимуму).
2 — Переключатель на использование датчика наличия чернил.
Итак, если вы выбрали первый вариант — поставьте переключатель на использование сенсора наличия чернил в положение вниз. И установите картриджи СНПЧ в принтер.
Если вы выбрали второй вариант — Поставьте переключатель на использование сенсора наличия чернил в положение вверх. Передвиньте каретку картриджей в левое крыло и вставьте картриджи СНПЧ, в печатающую головку принтера.

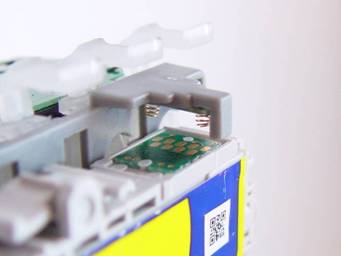

После установки картриджей СНПЧ в принтер установите оригинальный картридж любого цвета предназначенный для данного принтера в специальное гнездо, расположенное сверху картриджей СНПЧ.
Важно! 1) контакты на гнезде должны совпасть с крайними контактами на чипе оригинального картриджа.
2) оригинальный картридж должен быть не использованным до конца.

№5: Прокладка шлейфа

В случае если ваш принтер модели R270/R290 шлейф можно проложить следующим образом:

Если у вас принтер другой модели, то вам нужно самостоятельно рассчитать как лучше закрепить шлейф в вашем принтере, главное чтобы в процессе печати шлейф не переламывался и не перетирался об стенки принтера. Длину шлейфа рассчитайте так, чтобы ее хватало для свободного перемещения печатающей головки в крайние положения правой и левой сторон.

№6: Запуск системы

Верните каретку с картриджами в положение замены (в правое крыло), включите принтер. Для запуска системы — снова нажмите сервисную кнопку на принтере(с капелькой). Принтер запустит прочистку. Распечатайте тест дюз. Как правило, можно сразу приступать к работе. Впрочем, не будет лишней пауза в 1-2 часа, для выхода воздуха из печатающей головки принтера, который попал туда входе установки системы.
Важно! Емкости желательно установить таким образом, чтобы уровень чернил в них совпадал с уровнем расположения печатающей головки внутри принтера. В классическом варианте емкости располагаются на одном уровне с принтером. Если при печати случается пропадание нескольких дюз емкости можно попробовать поднять на 3-5 см относительно принтера. Если же наоборот, при печати принтер ставит кляксы или при простое чернила самотеком просачиваются в капу принтера следует опустить емкости относительно принтера.

Советы по эксплуатации СНПЧ (система непрерывной подачи чернил):

Действия при ухудшении качества печати:
Немедленно сделайте тест дюз. Если пропали 1-2 дюзы, то дайте системе отстоится 1-2 часа. Затем сделайте тест дюз еще раз. Должны быть восстановлены все дюзы.
Если же пропало больше дюз, то запустите прочистку средствами драйвера один раз. Затем дайте системе отстояться 30-40 минут. Если не восстановились — запустите прочистку еще раз и снова подождите 30-40 минут.
Применение чернил.
Для надежной работы СНПЧ используйте только качественные чернила. Не пытайтесь на них сэкономить. Эта экономия может обернуться не только проблемами при печати, но и выходом из строя головки принтера.
