Установка капсул и планки с чипами СНПЧ.

Последовательность действий установки СНПЧ:

Для начала включаем принтер, дожидаемся до того момента, пока выдвинется из места парковки каретка, после этого отключить шнур питания принтера. Передвигаем каретку и извлекаем картриджи струйного принтера.

Установливаем планку-держатель чипов (специальную) в печатающую головку ПГ струйного принтера принтера. При этом в таком положении: сверху вниз до упора. Наживляем все капсулы СНПЧ слегка, при этом стараемся не заполнять их чернилами. Это обьясняется удобством прокладки шлейфа, и после этого заправляем СНПЧ чернилами. На левой боковой стенке каретки принтера закрепляем, смотрим на фотографию, и производим вывод шлейфа СНПЧ непосредственно из самой каретки. Закрепляем специальной распоркой планку (смотрите фотографию). При этом предварительно укладываем шлейф СНПЧ на самое дно каретки таким образом, чтобы шлейф распологался под распоркой. Внимательно следите за тем, чтобы шлейф СНПЧ не подвергался передавливанию.

Установка СНПЧ непрерывной подачи чернил на Epson Stylus Photo 900. Установка капсул и планки с чипами СНПЧ.

Устанавливаем для СНПЧ полочки подвеса.

Закрепляем полочку подвеса шлейфа СНПЧ.

Прокладываем шлейф СНПЧ.

Для этого мы установливаем с правой стороны аппарата клипсу. Закрепляем в полочке подвеса шлейф СНПЧ, выведя его через установленную только что клипсу .

Затем отрегулируем шлейф СНПЧ так, чтобы в крайних правом и левом положениях каретки шлейф СНПЧ не натягивался и не провисал излишне . Смело можно двигать Шлейф СНПЧ, при этом слегка разжимая держатель полочки. Проверяем ход каретки, тем самым обеспечивая передвижение её руками вправо-влево. В данной ситуации шлейф СНПЧ нигде не должен пережиматься, цепляться, заминаться, сильно натягиваться или тормозить каретку.

Установка СНПЧ непрерывной подачи чернил на Epson Stylus Photo 900. Прокладываем шлейф СНПЧ.

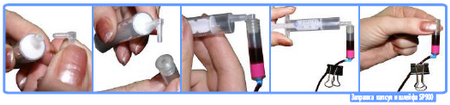

Заправляем капсулу и шлейф СНПЧ

Переворачиваем капсулу и состыковываем её через специальный переходник со шприцом, который вставлен в носик шприца. Медленно потягиваем на себя поршень шприца так, чтобы чернила из ёмкостей заполняли капилляр. Дожидаемся заполнения всего капилляра и капсулы СНПЧ всего лишь наполовину. Затем пережимаем капилляр в любом месте зажимом. Отстыковываем капсулу от шприца и надеваем капсулу на необходимый нам чернильный штуцер ПГ печатающей головки струйного принтера. Только после этого освобождаем зажим.

СНПЧ Система непрерывной подачи чернил на Epson Stylus Photo 900 установлена.

После того, как заполнились чернилами шлейф СНПЧ, капсулы и ваши ёмкости, смело пользуйтесь Вашим струйным принтером. Но при этом необходимо Убедиться о том, что воздушные отверстия ёмкостей остаются открытыми, каппиляры шлейфа не пережаты, а каретка легко достаёт до крайних положений. Включаем принтер и производим тест дюз. Если на тесте отображены не все дюзы, то необходимо произвести для принтера пару прочисток, используя стандартную утилиту драйвера или SSC. После этого оставить принтер на некоторое время, что способствует выходу попавшего в печатающую головку ПГ струйного принтера возудха.
