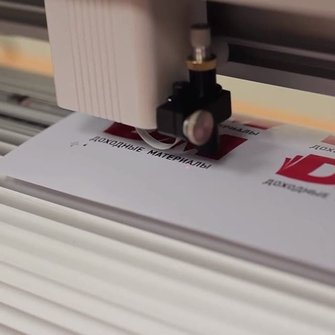

Плоттер режущий настольный, Модель CT630HGB (лазер. позиционирование)

Флюгерный тип ножа.

Режущий плоттер – современное устройство, посредством, которого из виниловой и термопереносной пленки, а также различных рулонных и листовых материалов вырезают заданное компьютером изображение. Данное устройство широко используется при изготовлении различной рекламной продукции и переноса изображений на предметы одежды и предметы повседневного обихода. Плоттер режущий настольный CT630H пользуется большой востребованностью из-за ряда своих преимущественных особенностей и доступной цены. Он режет пленки не только любых цветов, но и стилизованные под такие металлы как медь, алюминий, сталь люминесцентные и светоотражающие материалы.

Особенности данной модели настольного режущего плоттера впечатляют:

• Особенностями данного плоттера являются высокая точность и скорость резки реализованная засчет японского микрошагового двигателя, который зарекоменодвал себя как надёжный в и простой в эксплуатации.
• Жидкокрилический дисплей позволит вам легко задать или поменять настройки плоттера, а три прижимных ролика не позволят съезжать материалу при работе.
• С функцией лазерного позиционирования вы сможете резать по контуру уже напечатанное изображение любой сложности
• Данная модель комплектуется японскими механизмами и является аналогом известных японских производителей.
• Подставка для подачи материала позволит вам экономить место на рабочем столе разматывая рулон автоматически.
• Плоттеры Creation работают на прямую из всеми любимого графического редактора Corel Draw
• резка по контуру;
• механическое разрешение в 0,05 мм, дающее высокую точность резки;
• сквозная резка посредством подложки;
• три прижимных ролика, позволяющих прижим материала в любой точке.

Данный плоттер оснащен настольной подставкой для материала.

Инструкция по установке FlexiSTARTER 19 P-Cut Edition:
1. Заходим на https://www.saicloud.com/?locale=ru
2. Вводим лицензионный ключ(ХРАНИТЬ ЕГО И НЕ ТЕРЯТЬ) и создаем аккаунт ( логин: ваша почта. пароль: придумать )
3. Заходим в личный кабинет и скачиваем дистрибутив Flexi
4. Устанавливаем на компьютер

	Скачать драйвер для режущего плоттера Creation
	Скачать USB Serial драйвер для режущего плоттера Creation
	Скачать плагин для Corel Draw X8
	Скачать плагин для Corel Draw (до X7)

Если у вас, при резке из Corel Draw режущий плоттер не дорезает или скругляет углы, то можно попробовать выставить следующие настройки:
Blade offset - 0.5 mm
OverCut 0.3 mm

Данные параметры носят рекомендательный характер и могут различаться в зависимости от режущего плоттера

Частые вопросы

1) Установка драйвера

1. Установить USB драйвер CH340SER.exe (Плоттер должен быть отключен от компьютера)
2. Подключаем USB-кабель напрямую в материнскую плату (сзади системного блока)
3. Включить питание плоттера

2) Проверка Com портов и скорости

1. Заходим в диспетчер устройств: Мой компьютер => Свойства => Диспетчер устройств => Порты (СOM и LTP) => USB Serial port => Свойства => Параметры порта => Скорость (бит/c) => Выставляем 38400 => Ок
2. Правой кнопкой кликнуть на USB Serial port => Обновить конфигурацию оборудования.

3) Установка флекси

1. Заходим на https://www.saicloud.com/?locale=ru
2. Вводим лицензионный ключ (ХРАНИТЬ ЕГО И НЕ ТЕРЯТЬ) и создаем аккаунт (логин: ваша почта, пароль: придумать)
3. Заходим в личный кабинет и скачиваем дистрибутив Flexi
4. Устанавливаем на компьютер

4) Режет ли из Corel draw

Да, с плагином для Corel Draw

5) Подготовка макета

Сохранить макет в формат eps

6) Зачем Corel и зачем Flexi

Резать можно из обоих графических редакторов, но контурная резка делается только через Flexi

7) Установка русского языка на Flexi

В меню "Пуск" папка с Flexi, запускаем install manager, выбираем русский язык

8) Компенсация лазера от ножа

• На листе бумаги рисуем точку и ставим в эту точку стержень (ручка, идет в комплекте).
• Нажимаем On Line (на дисплее плоттера указано х=0 у=0)
• Нажимаем “MODE” до тех пор пока на экране не появится “LaserOFF”
• Нажимаем стрелку «вверх», появится надпить “LastrON”, загорится лазер
• Нажимаем “Original button” (круг с перекрестием), появляются параметры LX-LY перемещаем лазер на точку
• Нажимаем “Original button” (круг с перекрестием)
• Нажимаем “On Line”.
• Компенсация установлена, плоттер готов к работе.
Компенсацию делать каждый раз не нужно, так как она сохраняется в памяти плоттера.
• Чтобы включить компенсацию, нажимаем On Line
• Нажимаем “MODE” до тех пор, пока на экране не появится “LaserOFF”
• Нажимаем стрелку «вверх», появится надпить “LaserON”, далее нажимаем “On Line”.

9) Как настроить вылет ножа

10) Материал, который режет плоттер

Плёнки Flex и Flock, бумагу, винил

• Инструкция по эксплуатации

	Инструкция для режущего плоттера Creation в формате PDF
	Инструкция по переносу лицензии Flexi с одного ПК на другой в формате PDF
