Инструкция по установке системы непрерывной подачи чернил на Epson Stylus Photo 120

Главная

Установка клипс-фиксаторов

Включите принтер, подождите пока каретка выдвинется из места парковки в центр принтера, и отключите шнур питания. Теперь каретку можно перемещать руками в нужное положение. Приклейте клипсы-фиксаторы, зафиксировав ими датчики наличия картриджей. Снимите фиксаторы картриджей. Для этого откройте крышку (синюю), разожмите в стороны крепления и снимите её. наклонив крышку назад, чтобы ключ фиксатора совпал с вырезом на её креплении, разожмите фиксатор и снимите с него крышку. Приподняв фиксатор и повернув его так, чтобы ключ сбоку совпал с вырезом в каретке, снимите его. Снимите второй фиксатор. Установите крышки обратно.

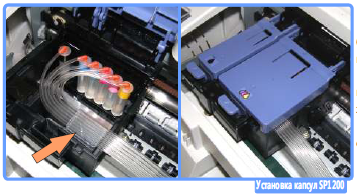

Установка капсул

Установите капсулы и проложите шлейф в боковую клипасу. Проследите чтобы шлейф нигде не перегибался и не продавливался. Не надо устанавляивать капсулы полностью, возже Вам придётся снимать их для заправки системы чернилами. Закройте крышки, шлейф должен выходить сбоку, не пережимаясь. Не путайте порядок цветов!

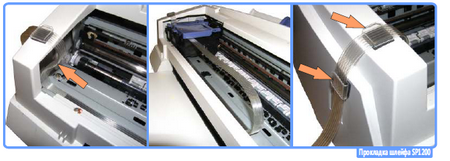

Прокладка шлейфа

приклейте двусторонний скотч, как показано на фотографии. Острым лезвием (к примеру, ножом для резки бумаги) отрежте лишнее. Вы можете заранее примерить шлейф и наметить, какая именно ширина нужна. Пропустите шлейф под кареткой и, загнав каретку в крайнее правое положение, приклейте его на скотч. Шлейф не должен излишне натягиваться или наоборот мешать движению каретки.

Закрепите 2 клипсы на левой стороне принтера. Проденьте в них шлейф, как показано на фотографии. Проверьте, чтобы образовавшийся изгиб не мешал движению каретки, и подрегулируйте длину шлейфа.

Заправка капсул и шлейфа СНПЧ

Переверните капсулу и состыкуйте ее со шприцем через специальный переходник, вставленный в носик шприца. Медленно потяните на себя поршень шприца таким образом, чтобы чернила из ёмкостей начали заполнять капилляр. Дождитесь, пока заполнится весь капилляр и капсула на половину, после чего пережмите в любом месте капилляр зажимом или скрепкой. Отстыкуйте капсулу от шприца и наденьте капсулу на соответствующий чернильный штуцер печатающей головки принтера. После этого можно освободить зажим.

Система СНПЧ установлена

После заполнения чернилами шлейфа СНПЧ, капсул и ВАших ёмкостей, принтер готов к работе. Убедитесь что воздушные отверстия ёмкостей открыты, капиллры шлейфа СНПЧ нигде не пережаты, а каретка свободно достаёт до своих крайних положений. Включите принтер и сделайте тест дюз. Если на тесте видны не все дюзы дайте принтеру пару прочисток из стандартной утилиты драйвера или SCC и оставьте его на некоторое время, это необходимо чтобы из головки вышел попавший туда воздух.
